大型赛事场馆方案

1、足球场专用灯布局需要根据不同足球场尺寸和照度要求进行安排布局。

2、11人制足球场比赛场尺寸长度90-120m，宽度45-90m；国际比赛标准尺寸长度：105-110m，宽度：68-75m

3、足球场的照度可分为：室外足球场和室内足球场，室外（内）足球场的照度标准如下：训练和娱乐活动照度200lx（300lx），业余比赛300lx（500lx）,专业比赛500lx（750lx），一般tv转播1000lx（1000lx）,大型国际比赛高清电视转播1400lx（1400lx）,tv应急的1000lx（750lx）。

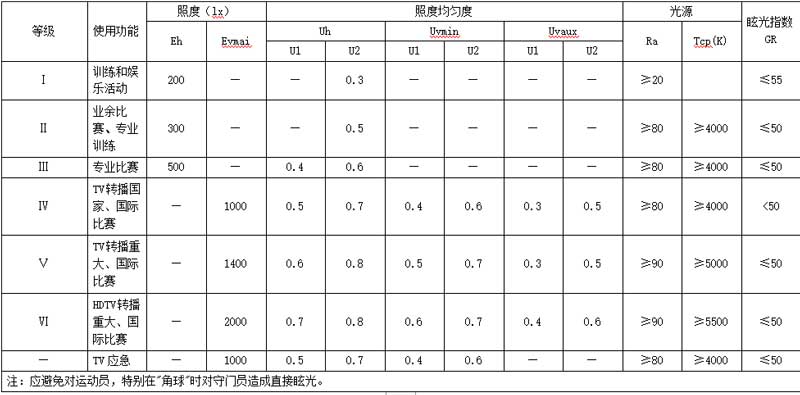

一、室外足球场照度标准

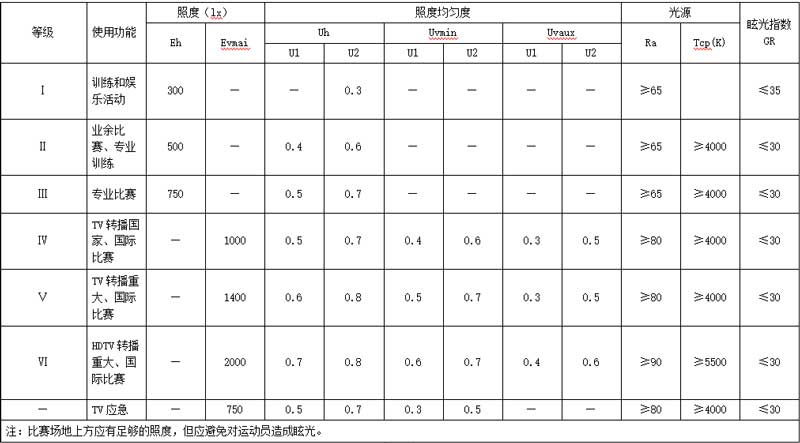

二、室内足球场的照明标准

二、足球场灯具宜采用下列布置方式:

1 两侧布置:灯具与灯杆或建筑马道结合,以连续光带形式或簇状集中形式布置在比赛场地两侧;

2 四角布置:灯具以集中形式与灯杆结合布置四角;

3 混合布置:两侧布置和四角布置相结合。

足球场灯具布置应符合下列规定:

3.1 无电视转播时宜采用场地两侧或场地四角布应符合下列规定:

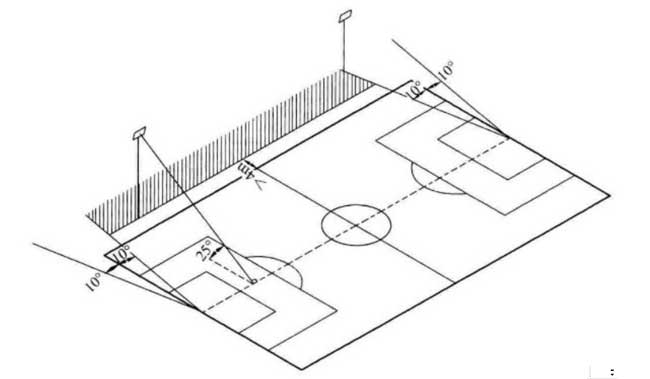

a)采用场地两侧灯杆布置方式时,灯具不宜中心点沿底线两侧10°的范围内,灯杆底音线之间的距离不应小于4m,灯具高度宜满,地中心线的垂直连线与场地平面之间的夹25°；

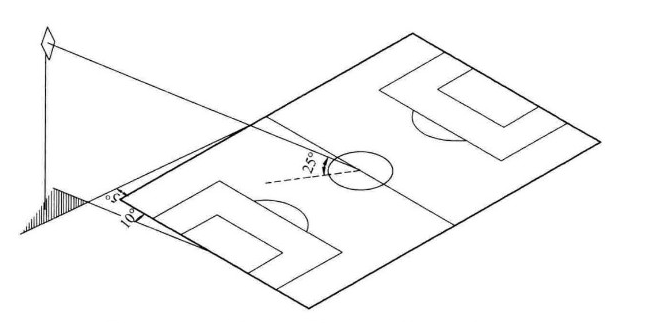

b)采用场地四角布置方式时,灯杆底部到场地的连线与场地边线之间的夹角不宜小于5°，且灯杆底部到底线中点的连线与底线之间夹角不宜小于5°，灯具高度宜满足灯拍中心到场地中心的连接与场地平面之间的夹角不小于25°；

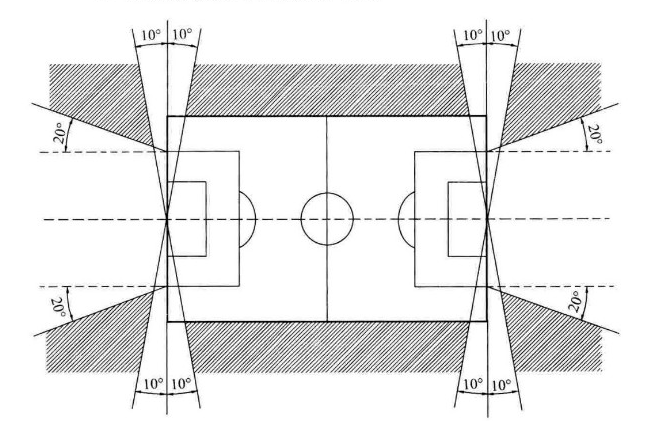

c)采用场地两侧马道布置方式时，灯具不家布置在球门中心点沿底线两侧10°的范围，以及大禁区2端外侧20°范围内；

d)灯具的描准角均不应大于70°；

3.2有电视转播时宜采用场地两侧、场地四角或混合布置方式,并应符合下列规定:

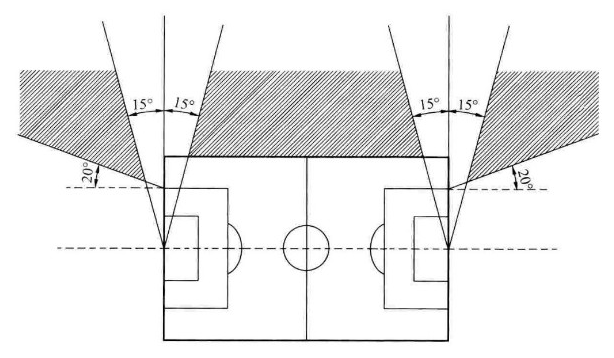

a) 采用场地两侧布置方式时,灯具不应布置在球门中心点沿底线两侧15°以及大禁区两端外侧20°范围内);

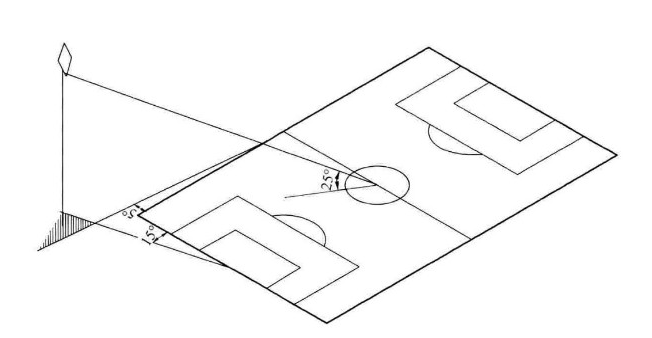

b) 采用场地四角布置方式时,灯杆底部到场地边线中点的连线与场地边线之间的夹角不应小于5°,且灯杆底部到底线中点的连线与底线之间的夹角不应小于15°,灯具高度应满足灯拍最低一排灯具到场地中心的连线与场地平面之间的夹角不应小于25°。

c)采用混合布置时,灯具的位置及高度应同时满足两侧布置和四角布置的要求;

d）任何照明方式下，灯杆的布罩均不应妨碍观众的视线；

e）灯具瞄准角均不应大于65°；

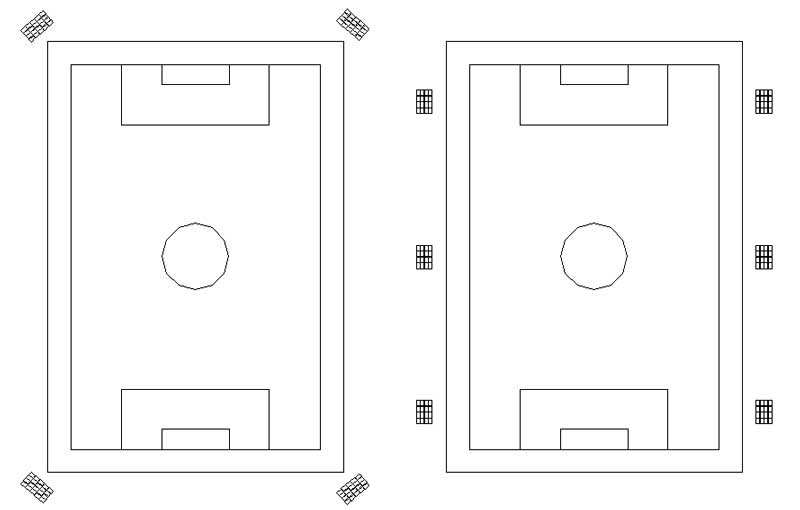

3.3 不带跑道足球场地照明四角和六杆布灯图

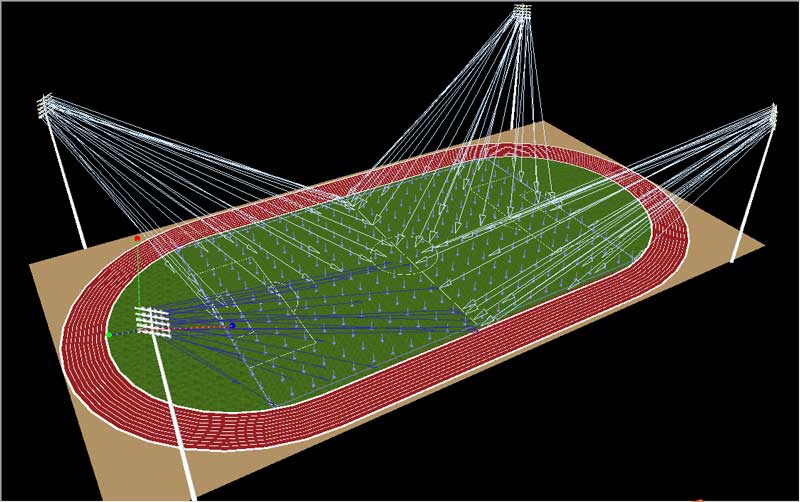

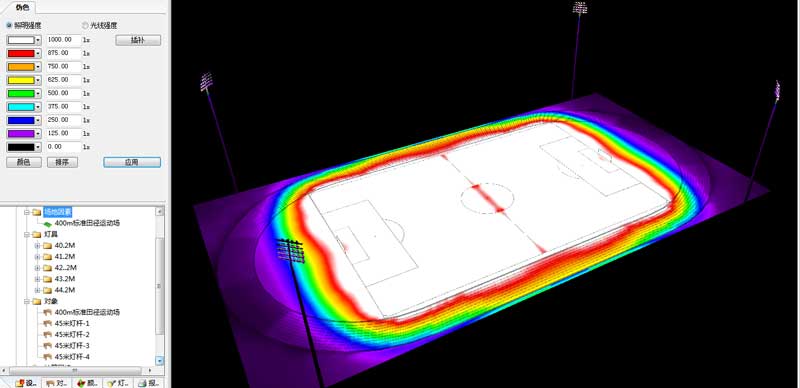

足球场灯光设计模拟:
